恒温恒湿实验室设计核心问题及解决方案：百科特奥恒温恒湿空调系统，恒温恒湿实验室是科研、检测、制药、电子等领域的核心基础设施，核心需求是维持室内温湿度精准稳定（常规精度±1℃、±5%RH，高档场景可达±0.5℃、±3%RH），同时满足洁净度、通风、防干扰等附加要求。设计过程中，需兼顾“温湿度调控精度、设备适配、安全合规、运维便捷"四大核心，若设计不当，易出现温湿度波动、均匀度不达标、能耗过高、安全隐患等问题。以下结合实操经验，梳理恒温恒湿实验室设计的核心问题、常见误区及针对性解决方案，确保设计方案科学可行、贴合实际使用需求。
设计的首要前提是明确实验室的核心参数和使用场景，这是避免后续设计偏差的基础，也是最易被忽视的环节，具体需明确以下内容：
温湿度精度要求：明确实验室的目标温度范围（如18-25℃）、湿度范围（如45%-65%RH）及精度等级，不同场景需求差异较大（如电子实验室需±1℃，生物实验室需±0.5℃），精度要求直接决定空调选型、气流组织等核心设计。
洁净度要求：部分实验室（如生物、制药）需同时满足洁净度等级（如万级、十万级），需明确洁净度标准，避免温湿度调控与洁净度控制相互干扰。
使用场景：明确实验室用途（如物理检测、生物培养、试剂储存）、设备发热负荷（如精密仪器、培养箱的发热功率）、人员数量，以及是否有易燃易爆、腐蚀性试剂，是否需要通风换气，这些因素直接影响空调选型、通风设计和安全防护。
合规要求：遵循行业规范（如GB/T 2423.1-2008、GMP规范），明确实验室的防火、防爆、防腐、环保要求，避免设计不符合合规标准，导致后期整改。
常见问题：未明确精度和场景需求，盲目选型设计，导致后期温湿度无法达标（如高精度实验室选用普通恒温恒湿空调）、设备与场景不匹配（如易燃易爆场景未做防爆设计）。
解决方案：设计前组织需求调研，联合实验室使用人员、设备供应商，明确所有核心参数和场景细节，形成需求清单，作为设计的核心依据；必要时咨询专业设计机构，确保参数设定科学合理，符合行业规范。
这是恒温恒湿实验室设计常见的问题，表现为室内温湿度偏离设定值、波动幅度超出精度要求，或不同区域温湿度差异过大（均匀度不达标），核心原因的是空调选型、气流组织、围护结构设计不合理。
常见诱因：
空调选型不当：未根据实验室面积、发热负荷、精度要求，选用合适功率、调控方式的恒温恒湿空调（如小功率空调适配大空间、普通空调替代精密恒温恒湿空调）；未考虑新风负荷，导致空调负荷不足。
气流组织不合理：送回风口布置不当（如送风口集中、回风口过少），导致室内气流循环不畅，局部区域出现“死角"，温湿度分布不均；气流速度过快或过慢，影响温湿度稳定性（如气流过快导致局部温度偏低，过慢导致热量积聚）。
围护结构保温隔热效果差：实验室墙体、地面、天花板未做有效的保温隔热处理，室外温度、湿度变化通过围护结构渗透，导致室内温湿度波动；门窗密封不严，室外空气渗入，干扰室内温湿度。
热源干扰：实验室内部设备发热、人员散热、照明发热等未做合理规划，热源集中布置，导致局部温度过高，空调无法及时调节；实验室紧邻高温、高湿区域（如锅炉房、卫生间），未做隔离设计。
解决方案：
精准选型：根据实验室面积、体积、发热负荷（设备+人员+照明）、新风量，计算空调所需制冷量、制热量、加湿量、除湿量，选用精度匹配的精密恒温恒湿空调（如高精度场景选用PLC控制、变频调节的空调）；若有新风需求，选用带全新风处理功能的空调，确保新风处理后符合室内温湿度要求。
优化气流组织：采用“上送下回"或“上送侧回"的气流方式，送风口均匀布置（避免集中送风），回风口与送风口对应布置，确保室内气流循环均匀；控制气流速度（常规0.2-0.5m/s），避免气流直接吹向精密仪器；大面积实验室可分区布置空调，实现分区调控，提升均匀度。
强化围护结构：墙体采用保温隔热材料（如岩棉、聚氨酯），地面做保温层（如挤塑板），天花板选用保温吊顶；门窗采用密封性能好的断桥铝+中空玻璃，缝隙处做密封处理（如密封条），减少室外环境干扰；实验室与高温、高湿区域之间做隔离墙，做好隔热处理。
规避热源干扰：合理规划设备布局，将高发热设备（如培养箱、烤箱）集中布置在独立区域，或远离温湿度敏感区域；选用低发热设备和节能照明，减少内部热源；人员数量控制在合理范围，避免过多人员散热影响温湿度。
部分恒温恒湿实验室需同时满足洁净度要求，若设计不当，会出现洁净度不达标（如粉尘、颗粒物超标），或洁净度控制与温湿度调控相互干扰，导致两者均无法满足要求。
常见诱因：
空调系统与洁净系统脱节：未选用带洁净功能的恒温恒湿空调，或洁净过滤系统与温湿度处理系统未协同设计，导致过滤后的空气温湿度波动，或温湿度处理后的空气含尘量超标。
气流组织与洁净要求不匹配：送风口未安装高效过滤器，或气流循环方式无法实现“单向流"“乱流"的洁净要求，导致粉尘、颗粒物积聚，无法排出。
维护结构密封不严：门窗、墙面、地面缝隙过大，室外粉尘、污染物渗入，影响洁净度；实验室内部产生的粉尘（如样品研磨）未做收集处理，污染室内空气。
解决方案：
协同设计：选用带高效过滤（HEPA过滤器）的恒温恒湿洁净空调，实现“温湿度处理+洁净过滤"一体化；根据洁净度等级，配置合适的过滤系统（如万级洁净需配置初效+中效+高效过滤器），确保过滤效率达标。
优化气流与洁净布局：洁净度要求高的区域（如核心实验区）采用单向流气流，确保粉尘、颗粒物及时排出；送风口安装高效过滤器，回风口安装中效过滤器，避免粉尘回流；实验室内部划分洁净区、非洁净区，设置缓冲间，减少交叉污染。
强化密封与粉尘控制：门窗、墙面、地面缝隙做密封处理，确保洁净区密封性；产生粉尘的实验操作，设置专用通风柜或粉尘收集装置，及时排出粉尘；定期清洁过滤器、空调机组，避免粉尘积聚。
恒温恒湿实验室需兼顾温湿度稳定与通风换气（如排出实验产生的有害气体、补充新鲜空气），若通风设计不当，易出现有害气体积聚、室内缺氧、温湿度波动过大等问题，甚至引发安全事故。
常见诱因：
通风量不足或过度通风：未根据实验需求计算合理通风量，通风量不足导致有害气体积聚；过度通风导致室内温湿度波动过大，空调能耗大幅增加。
通风与温湿度调控脱节：通风系统与恒温恒湿空调未联动控制，通风时未对引入的新风进行温湿度处理，导致室外空气直接进入，干扰室内温湿度；通风口布置不当，导致气流紊乱，影响温湿度均匀度。
有害气体处理不当：实验产生的易燃易爆、腐蚀性、有毒有害气体，未做专用收集和处理，直接排出或积聚在室内，存在安全隐患；通风柜设计不合理（如密封性差、风量不足），无法有效收集有害气体。
解决方案：
精准计算通风量：根据实验室用途、实验项目，计算所需新风量（如人员所需新风量、有害气体排出所需风量），确保通风量合理，既满足换气需求，又避免干扰温湿度；采用变频通风风机，可根据实际需求调节通风量，降低能耗。
联动控制通风与空调：将通风系统与恒温恒湿空调联动，引入的新风需经过空调系统的温湿度处理（降温/升温、加湿/除湿），确保新风参数与室内设定值一致后再送入；合理布置通风口，避免通风气流与空调气流相互干扰，确保温湿度稳定。

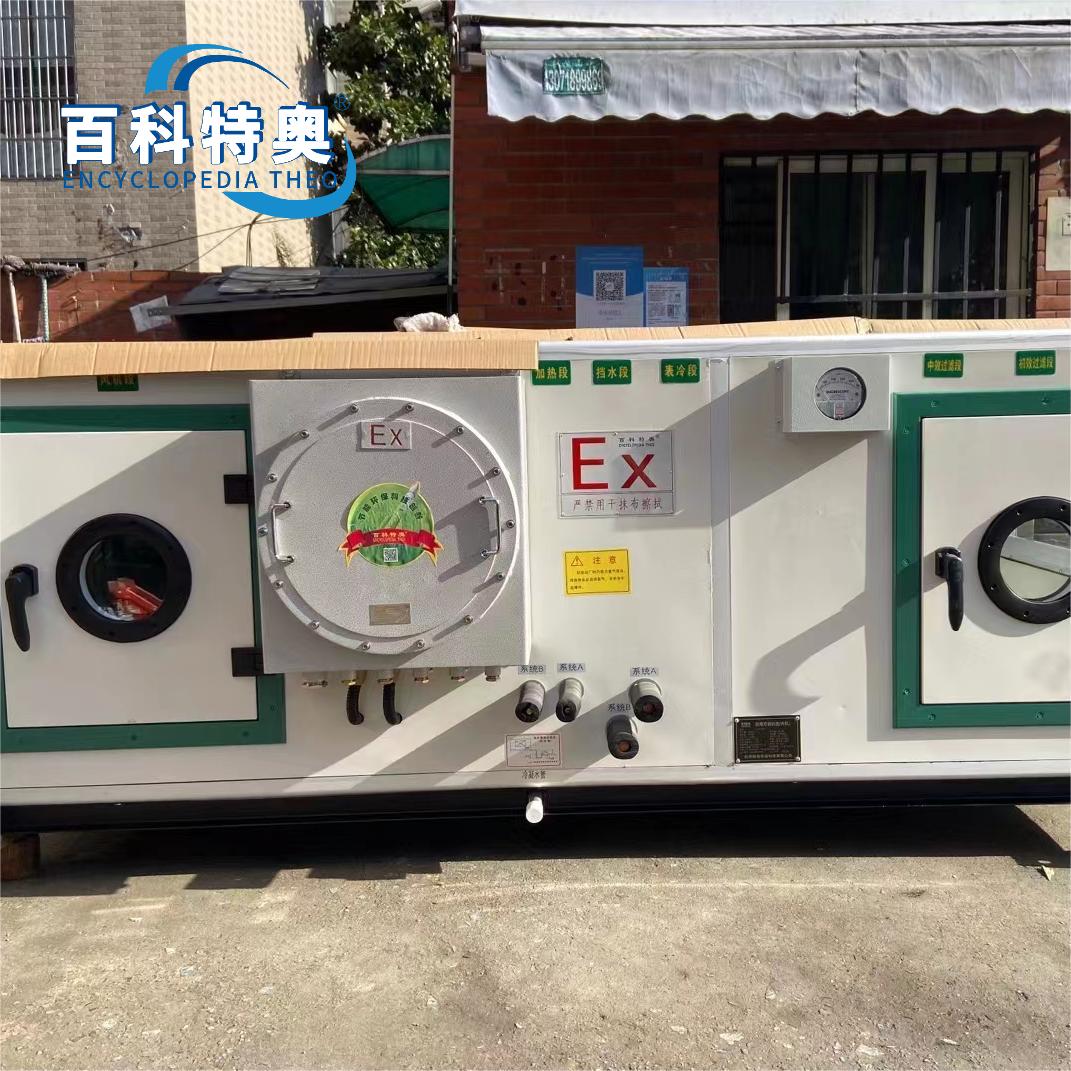

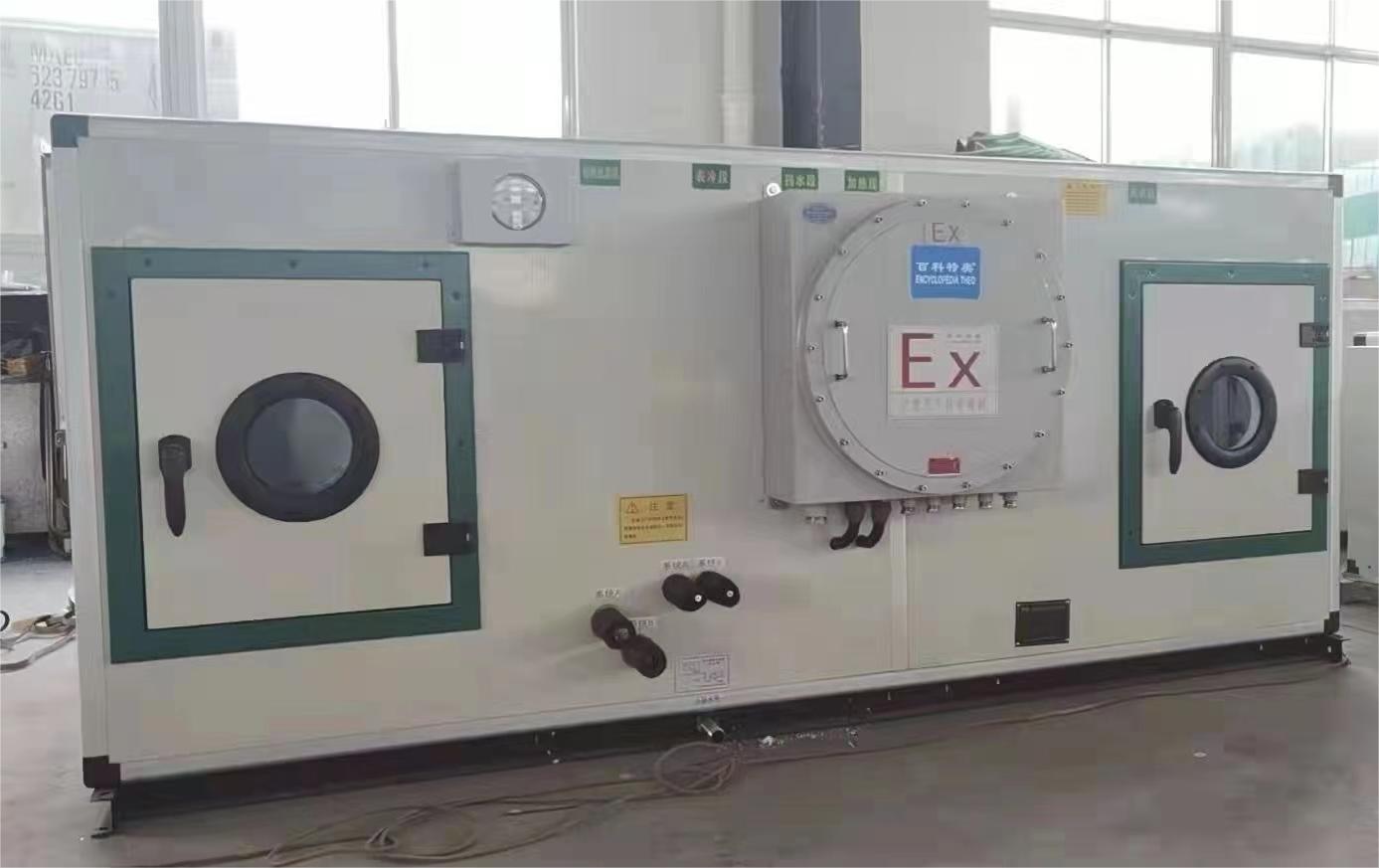

强化有害气体处理：实验产生的有害气体，通过专用通风柜、局部排风装置收集，经净化处理（如活性炭吸附、化学中和）后再排出；易燃易爆场景，通风系统需采用防爆设计（如防爆风机、防爆通风柜），避免产生电火花；定期检查通风系统，确保有害气体排出达标。
电气与控制系统是恒温恒湿实验室稳定运行的核心，设计不当会导致温湿度调控精度下降、设备故障频发、运维不便，甚至出现电气安全隐患。
常见诱因：
电气线路设计不合理：空调、通风机、精密仪器等设备的供电线路未分开布置，线路负载过大，导致电压波动，影响空调调控精度；未设置独立接地，或接地不规范，导致设备干扰、漏电隐患。
控制系统选型不当：未选用精度高、稳定性强的控制模块（如PLC/DDC控制器），或控制系统与空调、通风、传感器等设备联动不畅，导致温湿度调控滞后、参数偏差。
监测与报警系统缺失：未布置足够的温湿度传感器、有害气体传感器，无法实时监测室内环境参数；未设置报警系统，或报警系统不完善，出现温湿度超标、有害气体积聚时，无法及时提醒运维人员。
解决方案：
规范电气设计：空调、通风机、精密仪器等设备采用独立供电线路，选用与负载匹配的电缆和断路器，避免电压波动；设置独立接地系统（接地电阻≤4Ω），做好线路绝缘处理，避免漏电、干扰；易燃易爆、腐蚀性场景，电气部件采用防爆设计，符合防爆规范。
优化控制系统：选用PLC/DDC智能控制器，实现温湿度、通风、洁净度的一体化联动控制；配置高精度温湿度传感器（如PT100铂电阻），多点位布置传感器，实时采集室内不同区域的参数，确保调控精准；选用带触摸屏的控制终端，便于运维人员设定参数、查看运行状态、排查故障。
完善监测与报警系统：根据实验室需求，布置足够的温湿度传感器、有害气体传感器、风量传感器，实时监测环境参数；设置声光报警系统，当温湿度超标、有害气体浓度超标、设备故障时，及时发出报警提示，同时可联动设备停机，避免故障扩大；配备应急电源，确保突发停电时，核心设备（如空调、监测系统）正常运行。
问题1：实验室布局不合理，空间利用率低，且影响温湿度均匀度。解决方案：根据实验流程、设备尺寸，合理划分实验区、辅助区（如试剂储存区、设备维护区），避免空间浪费；高发热、高污染设备与温湿度敏感设备分开布置，减少相互干扰；预留足够的维护空间（如空调机组、通风柜周围预留≥0.8m空间），便于后期运维。

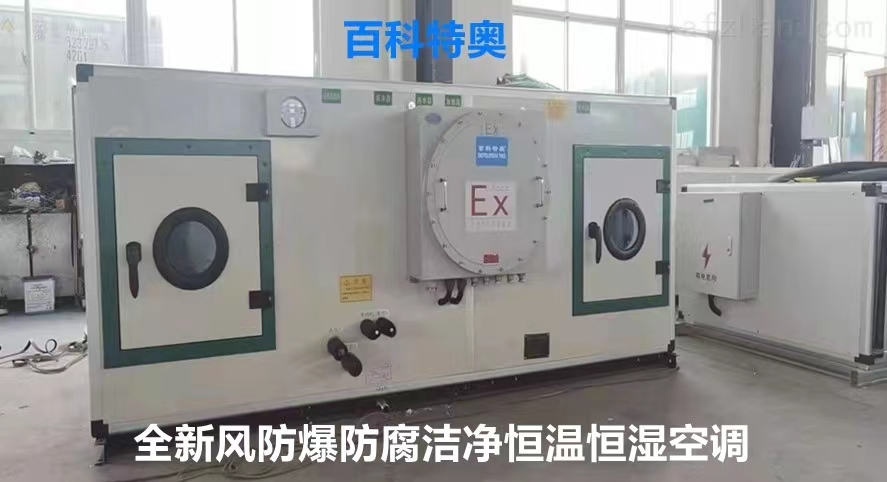

问题2：防腐、防爆设计缺失，适配性差。解决方案：若实验室使用腐蚀性试剂，围护结构、设备、管道选用耐腐蚀材料（如316L不锈钢、PP材质）；易燃易爆场景，所有设备（空调、通风机、电气部件）采用防爆设计，符合GB3836系列标准，做好防爆密封，避免产生安全隐患。
问题3：能耗过高，运维成本高。解决方案：选用节能型恒温恒湿空调（如变频空调）、节能照明、低发热设备；优化围护结构保温隔热性能，减少空调负荷；采用新风热回收装置，回收排风的热量/冷量，降低空调能耗；设置分时段调控模式，非实验时段可适当调整温湿度参数，减少能耗。
问题4：后期运维不便，设备检修困难。解决方案：设计时预留设备检修口、管道检修通道；空调机组、通风机、过滤器等易损部件，选用便于拆卸、更换的型号；控制系统设置故障自诊断功能，便于运维人员快速排查故障；编制详细的运维手册，明确维护周期和方法。
需求调研：明确实验室用途、温湿度精度、洁净度、设备负荷、人员数量、合规要求等核心需求，形成需求清单。
方案设计：结合需求，完成实验室布局、围护结构、空调系统、通风系统、电气控制系统、安全防护系统的初步设计，出具设计方案。
方案论证：组织专业人员（设计、运维、使用人员）对设计方案进行论证，排查设计隐患，优化设计细节，确保方案科学可行。
施工设计：根据论证后的方案，出具详细的施工图纸，明确施工标准、材料选型、安装要求，确保施工符合设计规范。
施工与调试：严格按照施工图纸施工，施工完成后，对空调、通风、控制系统等进行调试，校准温湿度精度、洁净度，确保各项参数达标。
验收与运维：组织验收，确认设计、施工符合要求；编制运维手册，定期开展维护、校准，确保实验室长期稳定运行。
合规优先：严格遵循行业规范和国家相关标准（如GMP、GB/T 2423.1），确保设计方案符合合规要求，避免后期整改。
预留扩展性：设计时预留设备扩容、功能升级的空间（如空调机组预留接口、电气线路预留负载），适配后期实验需求的变化。
协同设计：空调、通风、电气、安全防护等系统协同设计，避免各系统相互干扰，确保整体运行稳定。
专业选型：所有设备（空调、传感器、通风机、电气部件）选用符合场景需求、质量可靠的产品，优先选择行业品牌产品，确保设备性能达标、使用寿命长。
注重细节：关注围护结构密封、气流组织、传感器布置等细节，细节设计不当易导致后期温湿度精度不达标、故障频发。
1. 百科特奥恒温恒湿空调系统，恒温恒湿实验室设计的核心是“精准调控、安全合规、运维便捷"，需结合实际场景需求，综合考虑温湿度、洁净度、通风、电气等多方面因素，避免单一环节设计不当影响整体效果；2. 不同行业、不同用途的恒温恒湿实验室，设计重点存在差异（如生物实验室侧重洁净度和无菌环境，电子实验室侧重温湿度精度），需针对性优化设计方案；3. 建议委托具备专业资质的设计机构进行设计，同时结合实验室使用人员、设备供应商的意见，确保设计方案贴合实际使用需求，减少后期整改成本。——信息来源：杭州特奥环保科技有限公司
